О мобильном станке ALUMILL
Мобильный ЧПУ-станок, который меняет подход к фасадному строительству
Станок ALUMILL — это первое в мире мобильное решение для фрезеровки алюминиевых и стальных композитных панелей прямо на строительной площадке. Мы создали его, чтобы дать фасадным подрядчикам полный контроль над раскроем без логистических задержек, лишних расходов и простоев бригад.
ALUMILL позволяет сократить сроки выполнения фасадных работ, снизить стоимость монтажа и исключить зависимость от сторонних цехов. Сегодня наши станки уже работают на объектах федерального уровня по всей России.
Производительность и точность
Раскрой до 300 м² материала за смену. В 5 раз быстрее ручной обработки. Точность и повторяемость на уровне промышленных ЧПУ.
Мобильность и автономность
Станок базируется на автоприцепе, работает от обычной сети 220 В и не требует подготовки площадки. Доставка и развёртывание занимают минимум времени.
Обучение
и поддержка
Мы не просто сдаём оборудование — мы обучаем операторов, сопровождаем проект и даём поддержку даже после завершения аренды.
Аренда мобильного станка ЧПУ Alumill
Промышленная точность на Вашей стройплощадке
Как работает станок Alumill?
Вместо слов - наглядная демонстрация

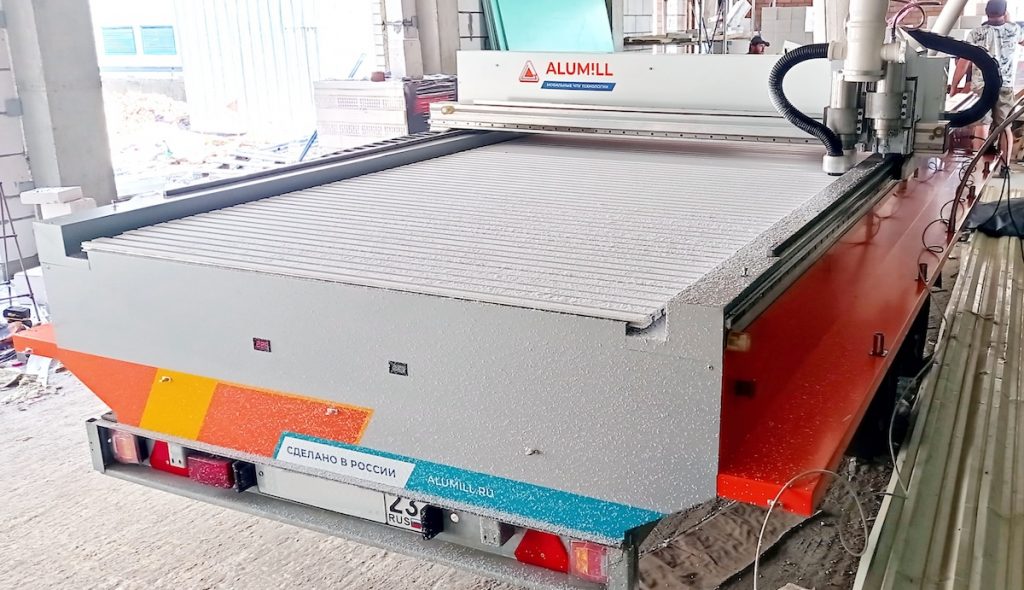

Что такое мобильный станок с ЧПУ ALUMILL
Фрезеровка и сборка кассеты из композитной панели
Мобильный станок с ЧПУ Alumill CNC Mobile
Станок Алюмилл на выставке СТИМЭкспо2020 в Ростове-на-Дону
Сравнение скоростных возможностей станков с ЧПУ Раскрой кассеты из алюминиевого композита
Фрезеровка алюкобонда на уклоне. Мобильный ЧПУ станок Алюмилл включается в работу моментально
Основные характеристики
- Тип: Портальный четырёхкоординатный двушпиндельный станок с ЧПУ (оси X, Y, Z1, Z2)
- Рабочее поле: 1510 × 4050 × 65 мм
- Точность позиционирования: 0,02 мм
- Скорость перемещения инструмента: до 800 мм/сек
- Скорость транспортировки: до 90 км/ч по автомагистрали
- Вес: 750 кг
- Габариты: 5840 (длина) х 2230 (ширина) х 1600 (высота)
- Питание: 220В 50Гц 16А
- Энергопотребление: не более 3,5 кВт (в пике)
Комплектующие
- Система управления: контроллер Pumotix (Россия)
- ПО: Alumill Pumotix - совместная российская разработка - полностью на русском языке
- Приводы: серводвигатели переменного тока Kinco (Китай)
- Направляющие и ШВП: Hiwin (Тайвань) — высокая грузоподъёмность, плавность и точность
- Редукторы, шестерни и рейки: Apex Dynamics (Тайвань) — промышленная надёжность
- Рабочий стол: конструкционный алюминиевый профиль с поперечными Т-слотами
- Шпиндели: HQD (Китай) 3,2 кВт, 24 000 об/мин, жидкостное охлаждение
- Шпиндельные щётки: Mink Bursten (Германия)
- Стружкоуловитель: Энкор (Россия)1,5 кВт, гибкий шланг 100 мм, мешок 153 л
- Датчик высоты инструмента: автоматическая калибровка вылета фрез по осям Z
- Рама: интегрированная запатентованная конструкция, устойчивая при транспортировке
- Автоприцеп: МЗСА, платформа для транспортировки и работы
- Транспортировочный корпус: комбинированная конструкция жёсткого борта и ПВХ-ткани
- Стабилизатор напряжения: тиристорный однофазный 220В - 5000VA
Дополнительно
- Ноутбук с ПО в комплекте
- Обучение персонала: 3 дня, входит в стоимость
6 выгод
Автоматизированного раскроя алюминиевых и стальных композитных панелей прямо на объекте
Высокая скорость обработки (до 300 м² за 8 часов) и роботизированная точность раскроя
Следствие: отсутствуют человеческий фактор и ошибки в процессе изготовления панели.
Выгоды: экономия на зарплате резчиков (нужен всего 1 оператор), на материале. Снижение сроков изготовления кассет (не нужно размечать панели вручную).
Монтажная бригада перестает зависеть от поставщика и изготовителя кассет
Следствие: обработку можно сделать самостоятельно, даже когда завод-изготовитель завален заказами на фрезеровку и поставку.
Выгоды: Вы экономите время, нервы и деньги на обработку панелей
Решение проблемы с изготовлением кассет для доборов под окна, двери, углы, стыки и переходы
Следствие: можно сделать раскрой панели под текущие условия сразу после замеров.
Выгоды: Вы экономите время на изготовлении и монтаже доборных элементов.
Если у Вас свой ЧПУ-станок на производстве - отсутствует логистическая цепочка при поставке готовых кассет на стройплощадку
Следствие: экономится время а также снижается риск повреждения кассет при погрузке/транспортировке/разгрузке.
Выгоды: снижение сроков проведения работ.
Экономится материал панелей за счет оптимальной компьютерной компоновки будущих кассет на листе
Следствие: из одной панели можно вырезать больше элементов.
Выгоды: снижение затрат на материал + подготовку раскроя можно произвести из офиса конструкторского бюро, нет надобности конструктору быть на стройплощадке.
Станок позволяет делать любые формы резов и гибов кассет (в т.ч. округлые) без вальцов и прочего гибочного оборудования
Следствие: Аlumill позволяет делать радиусные кассеты без вальцовочного станка.
Выгоды: экономия времени по сравнению с ручным раскроем панелей.
Какие материалы может фрезеровать мобильный ЧПУ станок Alumill?
По сути - любые, кроме ,чёрных металлов

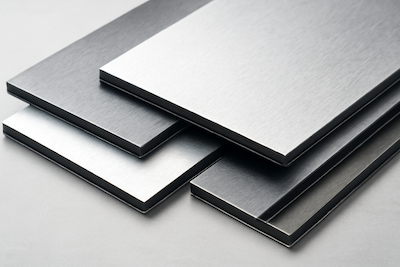

Алюминиевые и стальные композитные панели. Композиты на основе дерева, фиброцементные и HPL-панели.

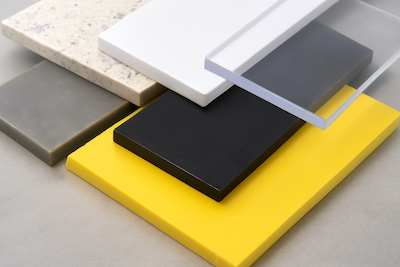

Пластики: ПВХ, акрилы, полиуретаны, тексталиты, капролон, искусственный камень и углепластики.

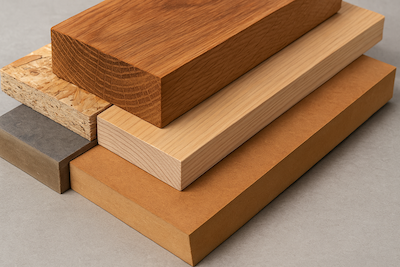

Деревоматериалы: твёрдые и мягкие сорта древесины, и прочие материалы на основе дерева, например: МДФ, ДСП, фанера.

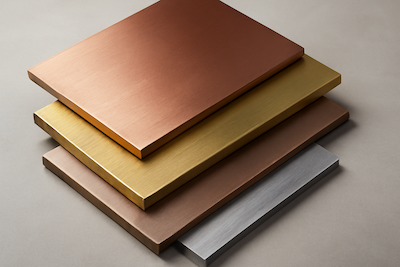

Цветные металлы и сплавы.
Что еще необходимо знать о станке Alumill?
- Высокая скорость фрезерования достигается за счет попеременной работы двух фрезерных головок, наличия сервоприводов, низкого центра тяжести и облегченной, но жёсткой портальной балки.
- Габариты станка: в сборе 5,84х2,23 м, для комфортного размещения рекомендуемый участок 9х6 м (включая палет с материалом и местом для готовых панелей)
- Для работы станка не требуется специально подготовленное место и выставление по уровню!
- Интерфейс системы управления станком полностью на русском языке, обучение оператора занимает 3-5 дней. А карты раскроя можно подготовить в конструкторском бюро удалённо.
- Конструкция позволяет соблюдать чистоту на стройплощадке, почти отсутствует выброс стружки за пределы станка (при наличии системы улавливания стружки)
- Температура использования станка - не ниже +5 град Цельсия, также не рекомендуется обрабатывать ниже этой температуры композитные материалы. Следует избегать работы устройства при высокой влажности. Станок не предназначен для использования во взрывоопасной среде.
- Станок Alumill - полностью отечественная разработка, соответствует требованиям импортозамещения
- Иных расходников, кроме фрез - нет!
Как проходит фрезерование на объекте с помощью станка ALUMILL?
- Станок на базе автоприцепа располагается на объекте
- Подключается внешнее электропитание или генератор
- Оператор менее чем за 1 час разворачивает производство и настраивает станок
- Укладываетcя лист материала, оператор запускает программу обработки
- Раскрой стандартных шести кассет с листа занимает около 10 минут. Дополнительной подрезки углов не требуется
- Вырезанные и отфрезерованные под сгиб кассеты отправляются на гибку и сборку, а оператор сдувает стружку сжатым воздухом с рабочего стола
- Через 2 минуты следующий лист материала уже готов к резке по новой программе!
Что скрывается за дешевизной китайских и отечественных станков с ЧПУ?
1. Миф первый: Станок должен быть массивным!
По факту: станок из поднебесной, действительно, массивный. Состоит из массивной рамы, толстых линейных направляющих, огромной портальной балки.
Такое исполнение — это удешевление конструкции. На нашем станке Alumill используются более прочные, но при этом лёгкие конструкционные алюминиевые профили. Вес портальной балки у Alumill в 7+ раз ниже, чем у стальной.
Поэтому инерция такой системы в 7 раз меньше. В результате максимальная заявленная скорость обработки китайского станка может быть и равна нашему, но Alumill выходит на неё в 7 раз быстрее!
Если разогнать до таких показателей китайский станок, критический износ его с виду мощных комплектующих будет скоротечен.
2. Миф второй: Массивная рама - залог успеха.
Практически все дешевые крупноформатные китайские станки имеют мощную раму.
Но это колосс на глиняных ногах. Такая рама в центе стола прогибается под собственным весом, отчего происходит деформация станка даже без эксплуатации!
Рама нашего ЧПУ станка рассчитана не только на безотказную работу, но и на грубую транспортировку по дорогам необъятной Родины и далеко за её пределами!
3. Миф третий: Автосмазка подшипников - это круто!
Мы используем оригинальные линейные подшипники и направляющие Hiwin для высоконагруженных узлов с наполнением консистентной смазкой. Это позволяет поддерживать постоянную смазку при использовании и очистку узла при его смазке от возможных загрязнений.
4. Миф четвёртый: Ременной редуктор не имеет люфта.
Это так, если редуктор крутить пальцами руки. Но если его вращать даже шаговым двигателем на высоких скоростях, то из-за высокой инерции о точности >0,1 мм можно забыть!
Чтобы на таких редукторах была приемлемая точность, необходимо снижать ускорение в десятки раз по сравнению с высокоточным планетарным редуктором.
5. Миф пятый: Суперский ДСП-контроллер в китайских ЧПУ станках.
У ЧПУ станка якобы удобный пульт управления, в котрый вставляется USB флэшка.
Возможно, это когда-то и было круто. Писать программу на компьютере, сохранять на флэшку, бежать с этой флешкой к станку…
На пульте (уступающем в функционале даже джойстику от Денди) искать нужный файл, при этом кириллицу встроенное ПО не воспринимало.
Если вы ностальгируете по тем «ламповым» временам, можем предложить Вам контроллеры Shopbot на MS-DOS, они будут даже пофункциональнее 😀
Наш станок управляется с любого ПК (достаточно даже нетбука) отечественной программой, имеющей постоянные он-лайн обновления и дополнения.
Интерфейс пользователя полностью на русском языке, с поддержкой не только беспроводной мыши и клавиатуры, но даже джойстиков XBOX! Интерфейсы для подключения к бортовому компьютеру: LAN, USB, Wi-Fi
